はじめに
電子工作に興味を持ち始めた方にとって、「555タイマーIC」は最初に触れることの多い、非常に便利なICです。今回はこの555タイマーを使って、簡単な方形波（矩形波）を発生させる回路を作ってみます。
「周波数の計算って難しそう…」「どうやって動作確認するの？」と思っている方でも安心して読めるよう、回路図付きでやさしく解説します。
使用したもの
初心者でも入手しやすいパーツを中心に使用しています。特別な測定器は不要ですが、周波数やDuty比を測定するにはオシロスコープがあると便利です。
- PC
- ブレッドボード
- ジャンパ線
- 電源(+9V) ※電池などでOK
- コンデンサ×2：0.082uF
- 抵抗：5kΩ,3.3kΩ
- 負荷抵抗 (RL)：1kΩ
- タイマーIC555(NE555)
- オシロスコープ(SDS1104)
💡 オシロスコープSDS1104について：
今回使用した「SDS1104」は、4チャンネル対応で複数の信号を同時に観測できるにもかかわらず、価格が比較的リーズナブル。直感的な操作が可能で、電子工作初心者にも最適な1台です。今後の工作でも波形確認やトラブルシュートに大活躍するので、1台持っておくと安心です。
回路図

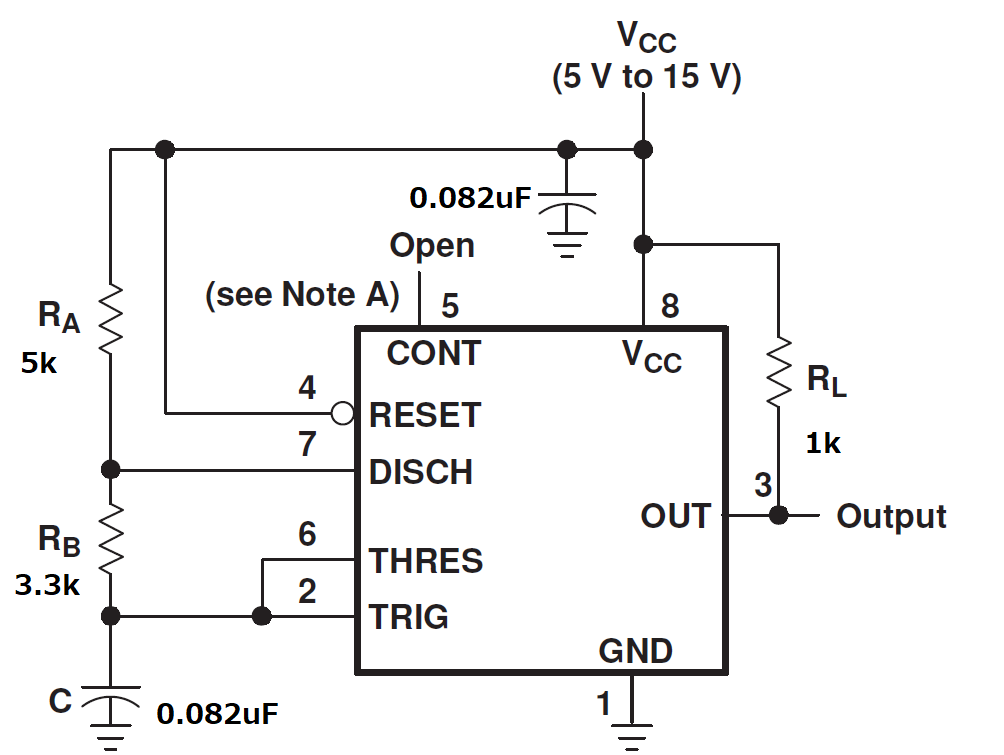

以下が実際に使用した回路図です。
動作確認
実際に回路を組んで、出力波形の**周波数とDuty比（デューティ比）**を測定してみました。
1.周波数の確認
周波数 f と周期 T の理論値算出式は下記です。
理論値： f = 1.52[kHz]
実測値： f = 1.54[kHz]
🧪 実測値は理論値とほぼ一致し、正常に発振できていることが確認できました。
2.Duty比の確認
Duty比は、波形の「Highの時間割合」を示す指標です。
ThとTLの理論値の算出式は下記です。
理論値：TH = 0.472ms、TL = 0.188ms
Duty = 71.6[%]

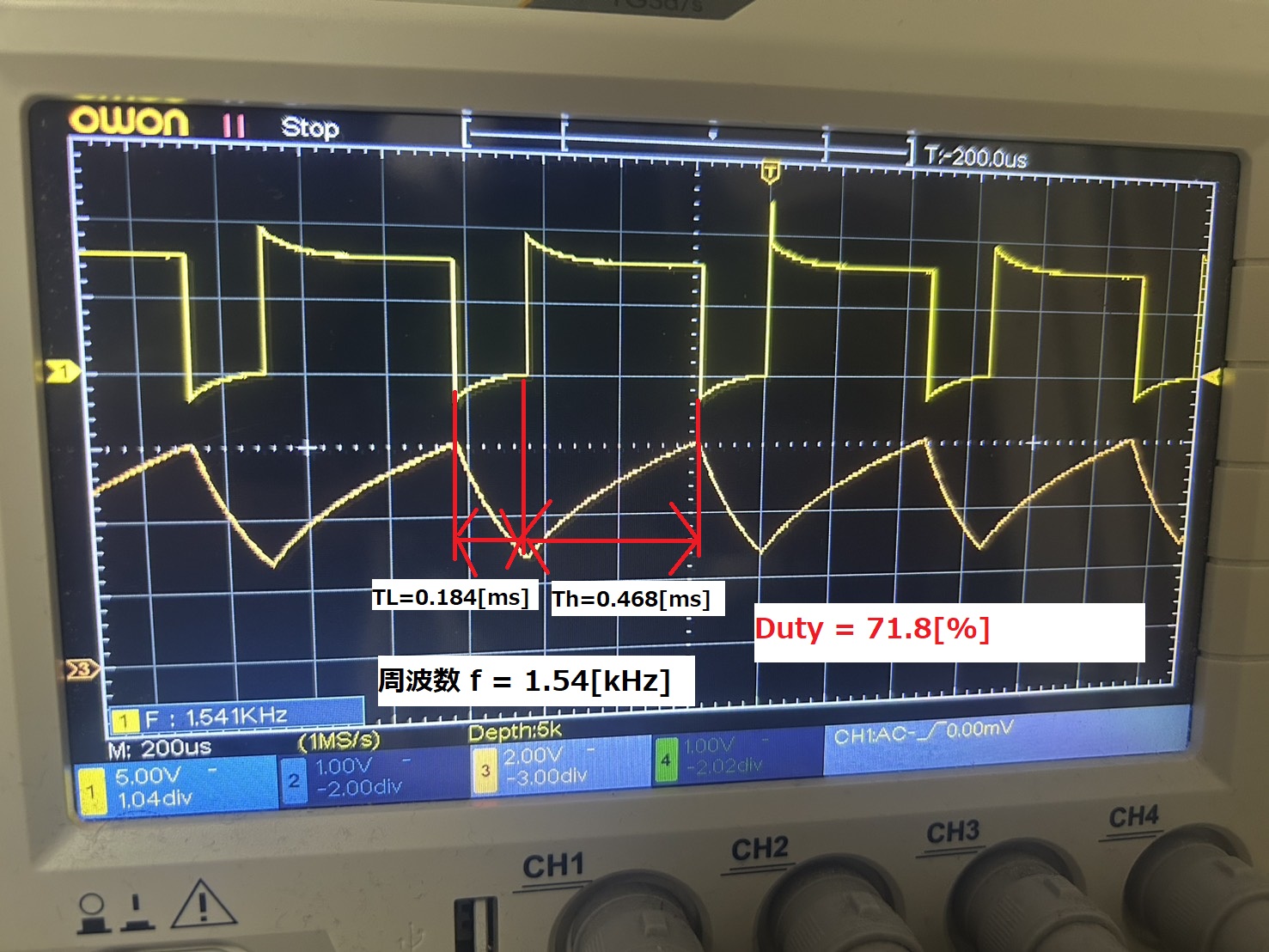

実測値：TH = 0.468ms、TL = 0.184ms
Duty = 71.8[%]
📈 実測値も理論と非常に近く、安定した波形が得られました。
まとめ
今回は「555タイマーICを使った方形波発振回路」を作成し、発振周波数とDuty比の理論値と実測値を比較しました。
✔ 初心者でも比較的簡単に組める
✔ 実用的な発振器が作れる
✔ 回路の基本が学べる
555タイマーICは、今後の電子工作で応用範囲が非常に広いICです。次は、この波形を使ってLEDを点滅させたり、モーターを制御したりといった応用にもチャレンジしてみましょう！
